二氧化碳传感器T6713/6703

二氧化碳传感器T6713/6703

参数 T6703

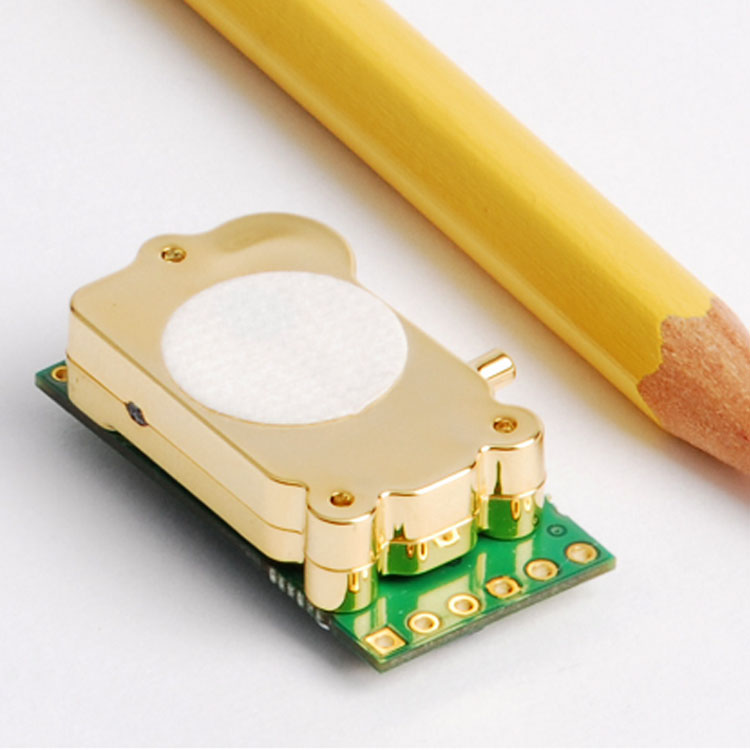

微型二氧化碳传感器T6703
微型二氧化碳传感器T6713

 方法         非色散红外(NDIR),镀金光学,扩散采样(Telaire的专利ABC逻辑自校准算法)
测量范围       0到5000ppm
尺寸          1.18in×0.61in×0.34in(30mm×15.6mm×8.6mm)
精度          400-5000ppm±75ppm或10%的读数。
温度依赖性         0.5%的读数或5ppm,每升高一摄氏度
稳定性           <2%FS,寿命期内(15年)。
压力依赖性       0.13%的读数,每mm汞柱高度。校准区间无要求响应时间<3分钟,对于90%阶跃变化。
信号输出        每5秒钟
预热时间      <2分钟(工作状态)10分钟(最大精度)
工作环境      50℉到122℉(10℃到50℃)  0到95%RH,非冷凝。
存储条件   -22℉到158℉(-30℃到70℃)

T6703-dig2


Output      数字信号I2C/UART
                   PWM输出形式两种形式,周期1002ms(约1Hz)或者40us(25KHz)

供电要求    4.5-5.5 VDC
                 Peak 200mA (155mA typical)
                Average 25mA (20mA typical)
界面连接 专为排针间距0.1英寸(2.54毫米)而设计 说明:

  • 1.在标准环境温度和压力(SATP)进行测试,标准气体下耐受度±2%,这增加了不确定性。
  • 2.使用ABC逻辑算法,传感器在低于400ppm环境下使用可能影响精度。

3.可以来电索取产品详细的规格参数 4.原则上使用5V直流输入。应该使用规范的、低噪声的电源,以获得最佳的性能效果。 ABC逻辑是一种能够自动校准的专利系统,用于在7天内CO2浓度值可能降低室外大气水平的应用中。ABC逻辑系统能够让测量达到完全精确,在ABC逻辑系统激活后,传感器会在连续工作24小时后达到其工作精度。为维持传感器当前的精度,其在21天内只需要4次可以检测到参考CO2浓度值即可。而一般情况下,该参考CO2浓度值是可以检测到的最低值,为大气的CO2浓度值(400ppm)。 说明:在典型的住宅环境空气中使用时,如果环境中有其他气体或者腐蚀性气体请与Telaire联系。

管脚定义

T6703-dig2

搬运与安装 T6703 CO2 OEM模块是一款制作在印刷电路板上的红外气体传感器,使用时应小心。按照规定采取预防措施,防止静电放电或粗暴搬运带来的危害。请参阅ANSI / ESD S20. 20-1999了解关于防止ESD损坏。

参阅IPC610 REV D了解正确的电子装配实践信息。 校准  Telaire公司建议用户无需在安装T6703模块后进行再校准。为使传感器间传输更加稳定,需要调整测量量度传感器,其ABC逻辑算法将在24小时内开始运行。如果希望快速达到稳定,也可以利用参考传感器进行单点校准,测量预混参考气体或环境气体。

可选型号

T6603-dig2

安全 在安装,处理,使用或维护该产品前,

请查阅数据手册和应用说明。该产品只能按照数据手册及应用指导中的电源及输入和输出电学参数使用。不当产品使用可能会造成产品损坏、财产损失和人身伤害等损失。在使用该产品时,客户对设计和实施解决方案负有全权负责。这将确保安全操作(包括审查的适当可靠性或所需的冗余,缓解了故障模式,和/或符合相应标准)。在特殊条件下使时,客户应对环境条件、电力供应、剩余风险等但又不仅限于这条件进行审查。该传感器是针对良性环境而设计的。传感器的性能及可靠性可能收到所在环境中的腐蚀性气体的影响,如氨、氯、氮氧化物和臭氧等气体。Telaire对本产品在安全关键性等特殊的应用并不做任何的担保、生命或保证。对任何产品或电路在应用中出现的问题负有责任。Telaire特别声明,对间接或附带损失不承担任何责任。没有声明在任何特定用途的应用。
